Пожалуй, один из самых компактных «процеусей» из недорогих, и самый недорогой из ультракомпактных. При этом в усилении здесь используется не простенькие «магнитольные» микросхемы АВ класса, а D класс, который, как показывает практика, в начальном сегменте чаще показывает лучшие результаты. В общем, аппарат весьма примечательный, давайте смотреть, что умеет.

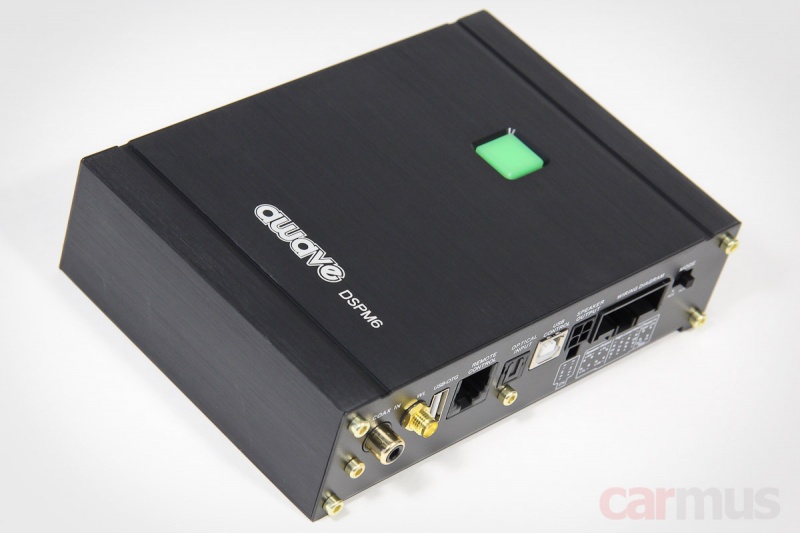

Итак, на изучении модель Awave DSPM6. На момент теста розничная цена – всего 10900 рублей. И это, напомню, за 8 каналов процессорной обработки, 6 собственных каналов усиления и приличный список источников.
Первое знакомство, источники, подключения

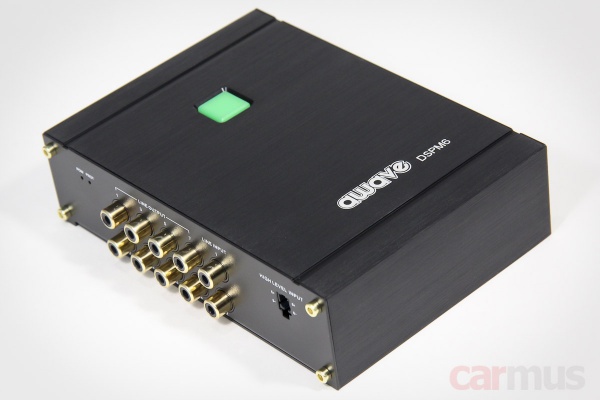

«Процеусь» очень компактен – всего 16 х 11,1 х 4,2 см, не считая разъёмов. С такими габаритами его можно разместить даже где-нибудь, например, внутри панели за головным устройством.

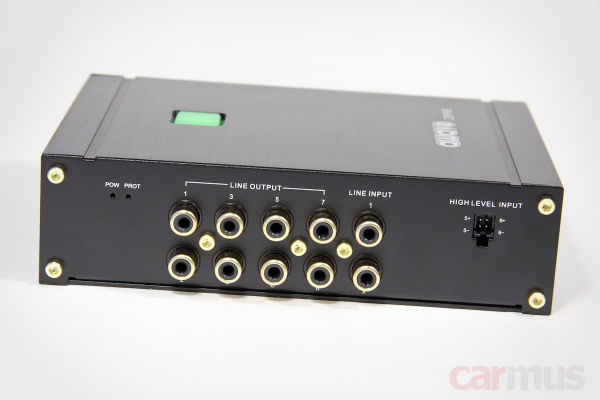

Процессор «проходной», т. е. все 8 каналов выведены в линейном виде через RCA разъёмы – на тот случай, если встроенного усилителя будет мало и появится необходимость подключить отдельные усилители.

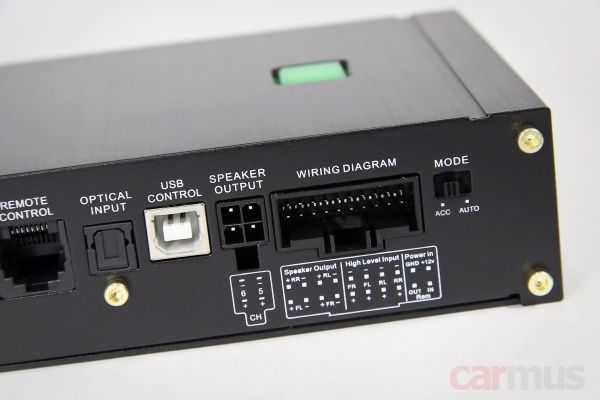

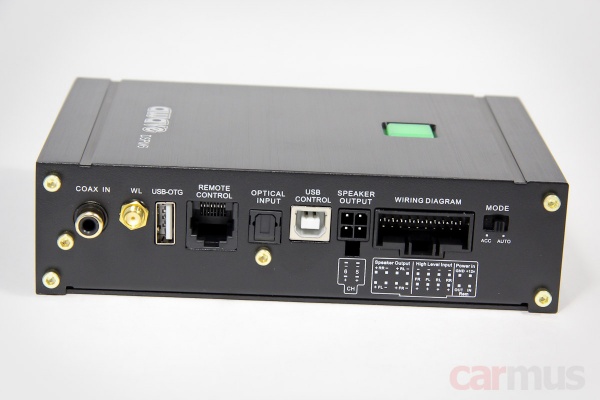

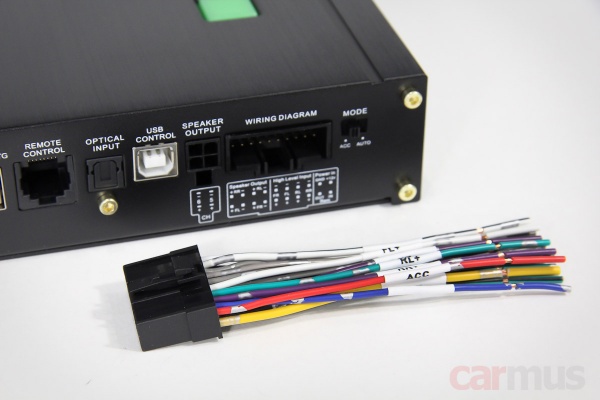

Аналоговые подключения скомпонованы не в один, а в несколько разъёмов, причём довольно интересно. Смотрите, в основном разъёме собраны 4 высокоуровневых входа, 4 выхода усилителя и здесь же – питание.
Это означает, что вы можете подключить DSPM6 просто в разрыв разъёма ГУ (если у вас, скажем, какая-нибудь базовая штатка или традиционное ГУ с 4 выходами на динамики) используя только один этот разъём.
Причём даже питание отдельно подводить не нужно: энергопотребление у усилителя небольшое, сопоставимое со встроенными усилителями АВ класса самих ГУ.

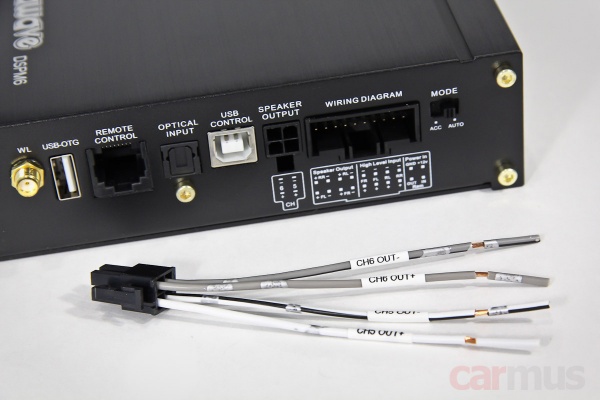

Если вы решили построить систему посерьёзней, каналы усилителя 5/6 выведены на отдельный разъём.

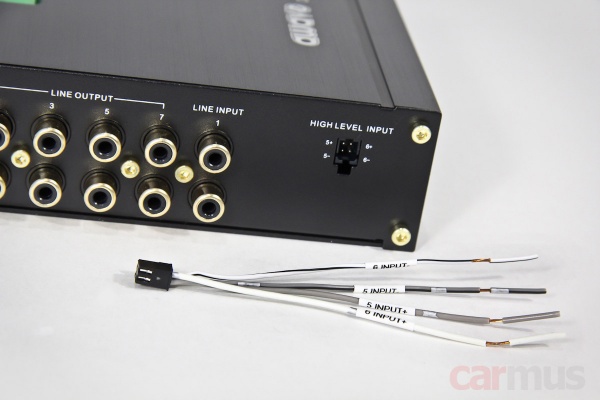

А если у вас штатка с большим числом каналов, то можно задействовать ещё один разъём с высокоуровневыми входами 5/6.
Короче, всего имеем 6 аналоговых входов высокого уровня, по заявке принимающих сигнал до 32 Вольт. Из них 2 первых канала дублируются в линейном виде. Смотрим теперь, что с остальными источниками.

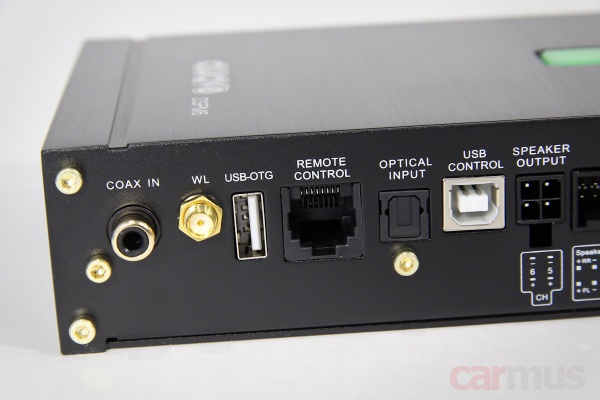

Оптический вход – принимает сигнал с частотой дискретизации до 192 кГц, тут каких-либо ограничений обнаружено не было, процессор переваривает любой сигнал.
Коаксиальный вход – независим от оптического, тоже принимает сигнал с дискретизацией до 192 кГц.
USB Audio (OTG) – вот тут есть ограничение, при подключении к компу активным оказалось только разрешение 16 бит/48 кГц.

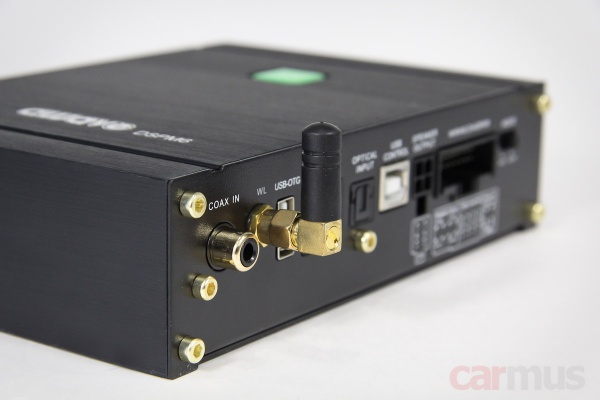

Bluetooth Audio – без лишнего фанатизма, поддерживается базовый кодек SBC. Антенна небольшая, остальным разъёмам не мешается, как это часто бывает.
А что внутри?

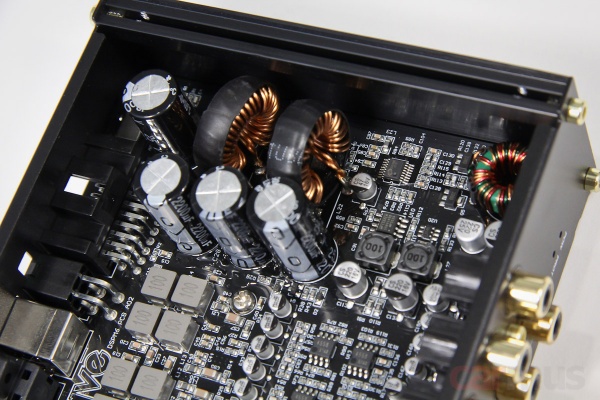

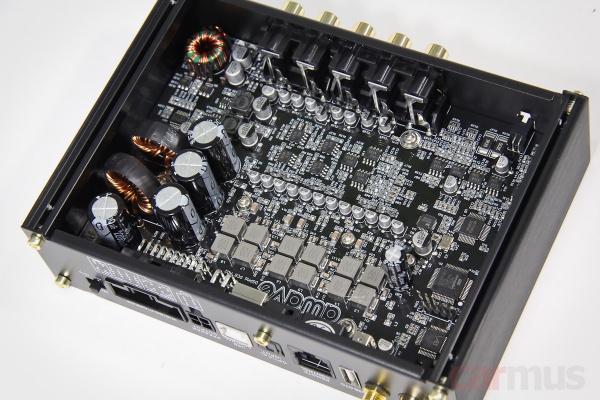

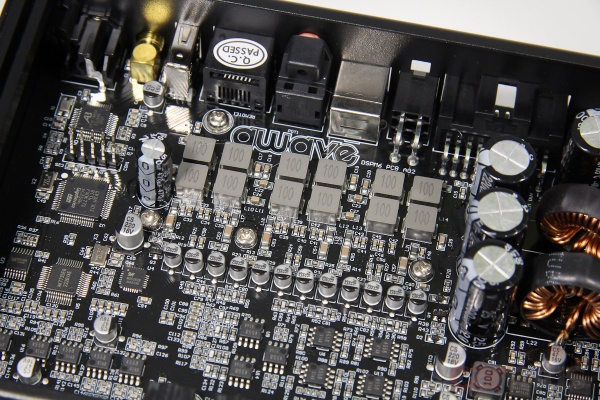

Несмотря на компактность самого корпуса, всё содержимое, включая блок питания и усилительную часть, уместилось на единой плате.

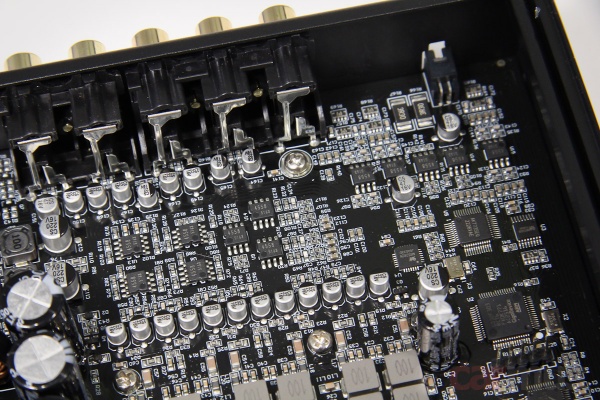

Процессорная обработка возложена на хорошо знакомый чип AK7735. В нём же имеются собственные встроенные ЦАП и АЦП, плюс на плате замечены отдельные АЦП и ЦАП MS5358 и MS5282. Операционники в линейной части – «рабочие лошадки» 4458. Чипы усилителя расположены с нижней стороны платы, не стал уж всё разбирать, чтобы добраться до них.
Настройка процессора
В последнее время Awave перешёл на общую программу для всех моделей – Awave DSP PC Tool. Программа скачивается с официального сайта awaveaudio.com, актуальная версия на момент теста – 3.8.26.

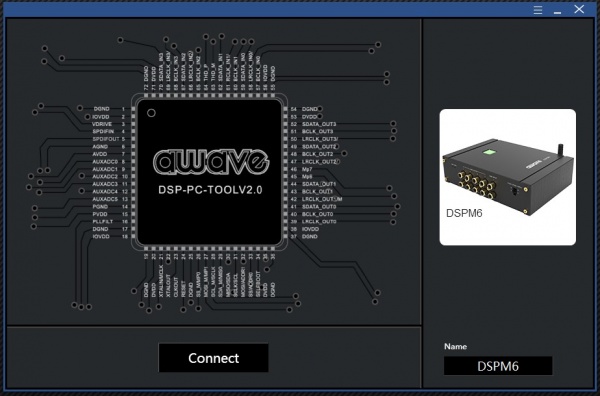

При подключенном процессоре софт сразу определяет модель, остаётся только нажать Connect.

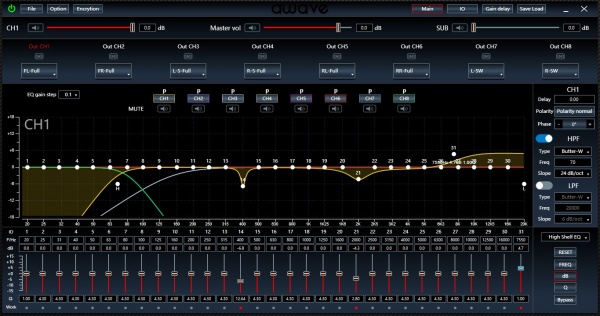

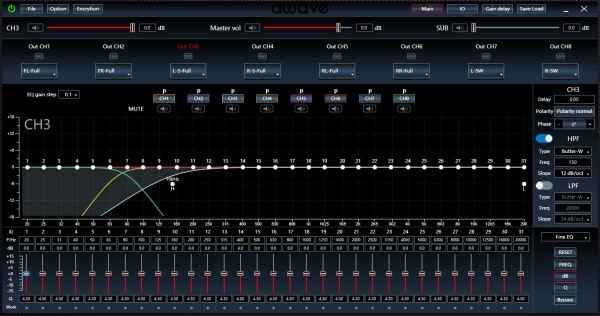

Навскидку программа выглядит традиционно – с компоновкой максимального числа настроек в главном окне (фильтры, эквализация, уровни и т. п.).

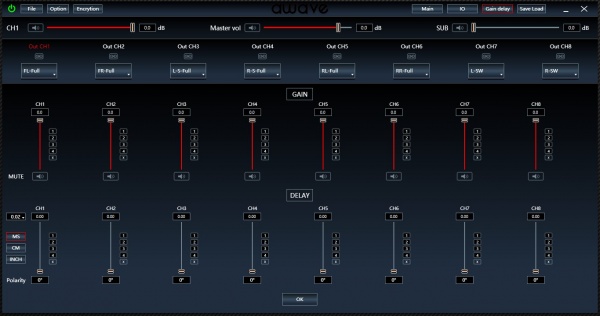

Разве что задержки вынесены в отдельное окно.

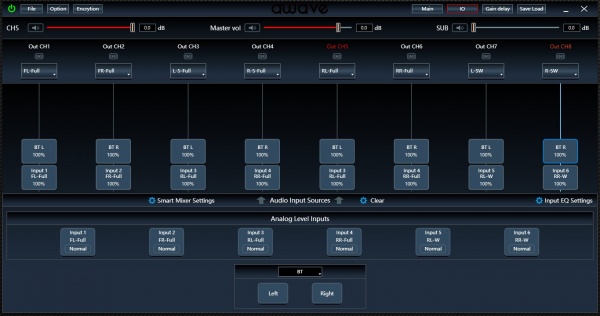

А вот в плане маршрутизации софт немного необычен, хотя подобный принцип уже встречался ранее, да и сама логика достаточно простая – берём мышкой из нижней части экрана входные каналы и «нанизываем» их на соответствующие выходы.
Правда, одновременно можно выбрать только один цифровой источник в дополнение к аналоговому – либо Bluetooth, либо USB Audio, либо оптику, либо коаксиал и т. п.

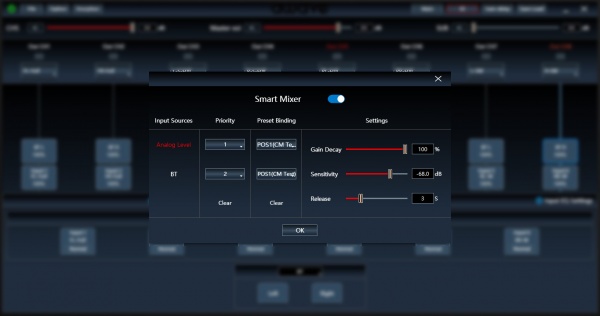

В общем случае «аналог» и «цифры» могут работать параллельно, но можно задать условия переключения между ними.

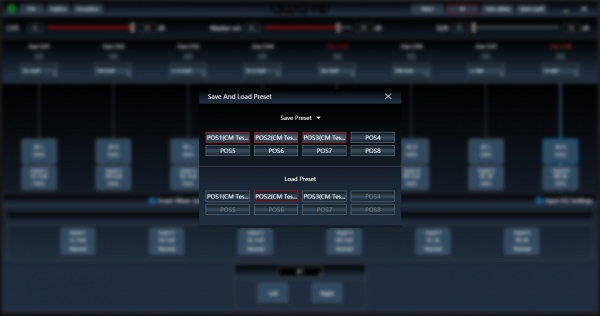

Задействовать сразу все цифровые входы не получится, но можно сохранить несколько пресетов с разными цифровыми источниками и переключаться между ними, просто выбирая нужный пресет. Всего для этого 8 ячеек памяти.

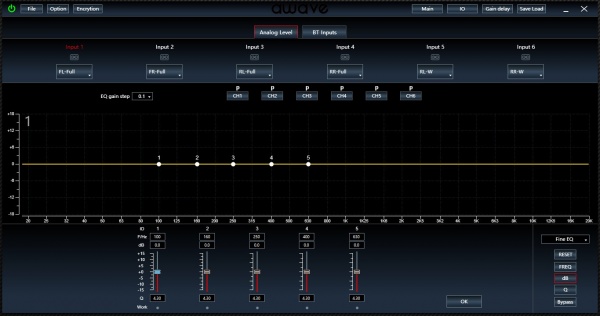

А вот эта фича пригодится, если вы планируете использовать DSPM6 для апгрейда штатной системы – это возможность коррекции входных сигналов. Причём как для аналоговых входов, так и для цифровых. Последнее, кстати, тоже может оказаться полезным, учитывая, что к некоторым штаткам можно подключиться по SPDIF.
Из дополнительных настроек отмечу наличие в эквалайзере Low Shelf Filter и High Shelf Filter – это коррекция АЧХ в виде «ступеньки». Порой очень удобная штука. Это, кстати, есть в обоих эквалайзерах – и для выходных каналов, и для коррекции входов.
И ещё точки в эквалайзере можно переквалифицировать в фазовые фильтры – они не меняют АЧХ, но изгибают на указанной частоте фазу сигнала (они же – всепропускающие фильтры, они же – AllPass Filters). Правда, лезть в них при настройке системы на слух смысла нет – это инструмент более серьёзных методов настройки под инструментальным контролем (SMAART, OSM и т. п.).
Проверка работы усилительной части

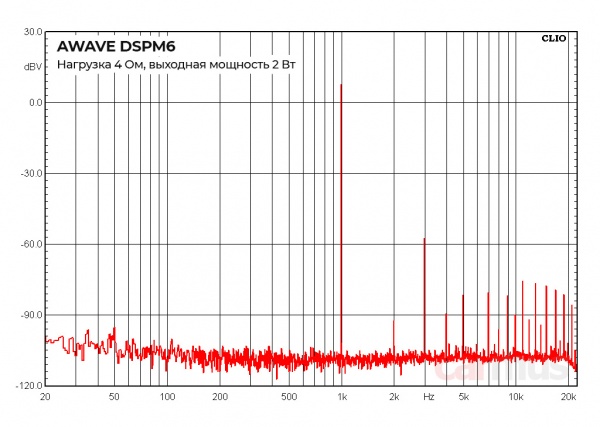

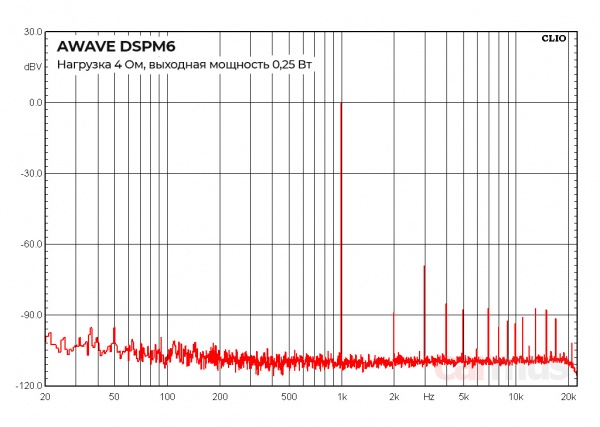

Спектры задиристые, но для недорогого усилителя ничего критичного: гармоники верхних порядков по уровню гораздо ниже доминирующей третьей. Разница между ней и полезным сигналом около 70 дБВ – это соответствует КГИ порядка нескольких сотых долей процента.

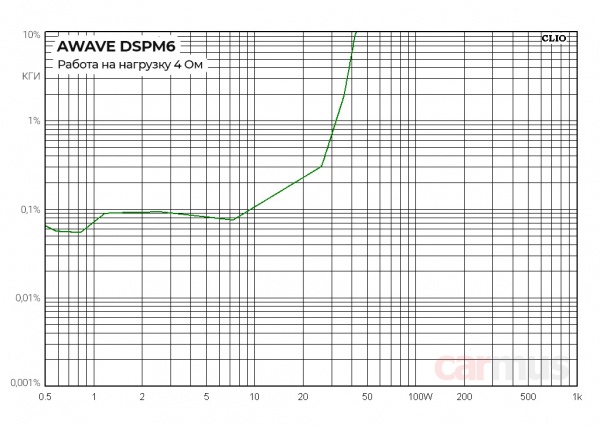

Для усилителя заявлена мощность 35 Вт на канал, что вполне соответствует измеренным показателям – ограничение сигнала наступает как раз в районе обещанного значения. Работа на 2-омную нагрузку не заявлена, так что не стал искушать и грузить усилитель сверх того, на что он рассчитан.
Мощностные параметры Awave DSPM6 (измерение на 1 кГц):
- Работа на 4 Ом, номинальная выходная мощность (THD=1%) – 32 Вт
- Работа на 4 Ом, номинальная выходная мощность (THD=5%) – 39 Вт
- Работа на 4 Ом, максимальная выходная мощность (THD=10%) – 42 Вт
- Работа на 4 Ом, коэффициент гармонических искажений (P=1 Вт) <0,08%
- Работа на 4 Ом, коэффициент гармонических искажений (P=0,1Pmax) <0,09%
А что по звуку?
Подходить с аудиофильскими запросами к процессорному усилителю ценой лишь немногим больше 10 тысяч рублей, пожалуй, было бы неправильно. Его основная задача – взбодрить штатную систему или расширить настроечные возможности имеющегося ГУ.
С этой задачей Awave DSPM6 вполне справляется. Да, запас громкости не ломовой, но он однозначно звучит намного бодрее и динамичнее типовых усилителей АВ класса, которыми обычно оснащаются головные устройства.
Правда, многое зависит ещё и от акустики. Очевидно, что тяжёлые динамики, рассчитанные на работу с мощными усилителями, тут будут неуместны. Но вот с чем-то чувствительным или даже вовсе со штатными динамиками усилитель способен на очень даже лёгкое, разборчивое и ненавязчивое звучание.
Впрочем, если решите заменить динамики на более серьёзные, ничто не мешает обойти собственные каналы усиления и использовать отдельные усилители, благо линейные выходы для этого имеются.
Коротко по делу. Для каких задач выбирать?
Очень недорогой компактный «процеусь», но при этом с серьёзными настроечными возможностями. Простой в использовании, вплоть до того, что его можно подключить просто в разрыв разъёма ГУ. Причём за счёт экономичности усилительной части даже питание взять оттуда же.
Для примера, если взять связку обычного ГУ на Android и Awave DSPM6, то в сумме получится не дороже процессорного ГУ среднего уровня, но по настроечным возможностям система окажется намного серьёзней. Не говоря уж о том, что вы получаете сразу 6 каналов усиления D-класса, да ещё и внешние качественные цифровые источники можно корректно интегрировать в систему.
В случае же использования со штаткой тоже есть своя фишка – можно гибко корректировать входные сигналы, что до недавнего времени вообще было прерогативой лишь более дорогих процессоров.
Усилительная часть построена без фанатизма, но рационально – встроенные 6 каналов усиления позволяют изменить звучание штатки в лучшую сторону, даже не трогая штатные динамики. А если захочется развить систему, можно поднакопить немного денег и докупить более серьёзную акустику и отдельные усилители. Менять процессор при этом не придётся – за счёт линейных выходов все 8 каналов процессора по-прежнему в вашем полном распоряжении.
- Самый компактный из недорогих, самый доступный из компактных
- Можно получить прирост в качестве звука даже со штатными динамиками
- Малое токопотребление, можно подключить даже к штатной проводке
- Полноценные процессорные возможности, намного богаче, чем в ГУ с DSP
- 2-омную акустику в пару этому усилителю лучше не выбирать
