На самом деле Awave DSPA8D можно назвать, скорее, не усилителем с процессором, а наоборот – процессором с собственными каналами усиления. Систему можно построить с ними, а если захочется побольше мощности, их можно обойти и подключить внешние – в этом смысле вариативность применения широчайшая. А ещё, как оказалось, по части обработок сигнала DSP предлагает даже немного больше, чем можно было бы ожидать в его цене.
К слову, о цене. На момент этого теста Awave DSPA8D стоит 16900 рублей, что даже несколько меньше европейской цены на эту модель. За эти деньги вы получаете 8 канальный DSP и 6 каналов усиления в D-классе с мощностью по 50 Вт каждый (кстати, ватты честные, измерил, об этом будет чуть дальше).
Первое знакомство, конструктивные особенности

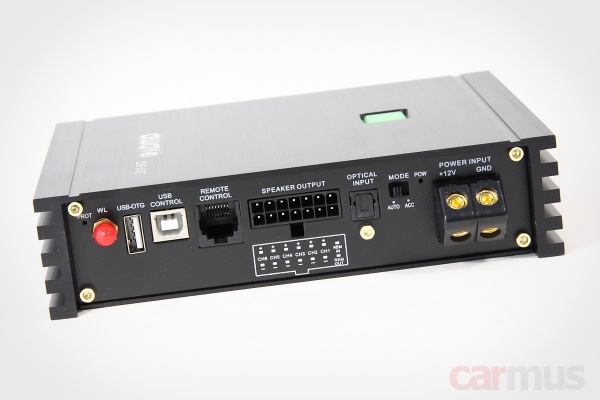

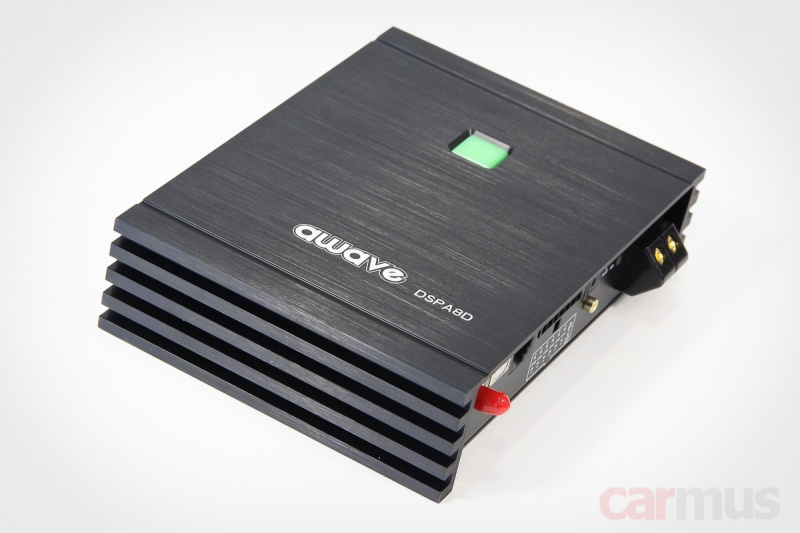

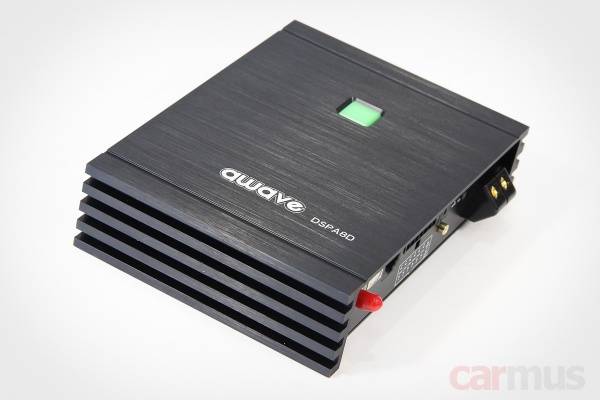

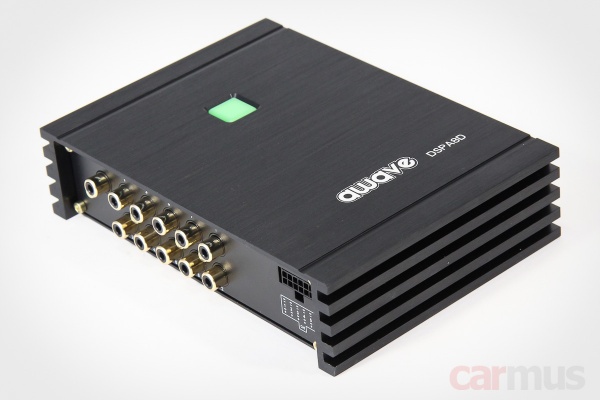

Девайс очень компактный: размеры корпуса – всего 17,2 х 12,5 см.

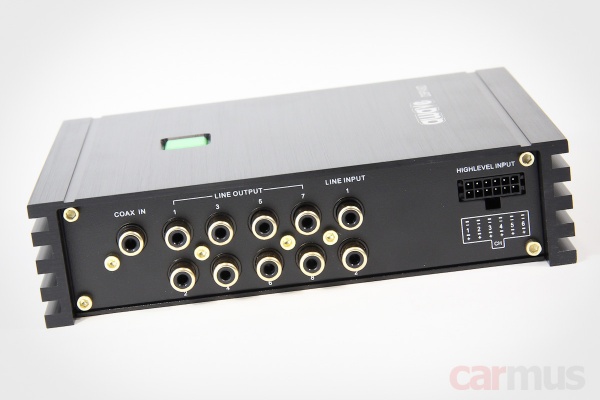

Процессор – «проходной», т. е. все 8 каналов выведены в линейном виде через RCA разъёмы.

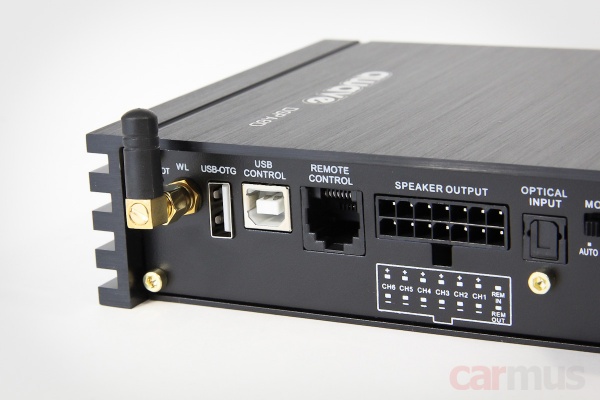

Теперь смотрим, что у нас по источникам. Список получился внушительный, перечислю с указанием особенностей.
Высокоуровневый вход – 6 канальный. Принимает сигнал от штатки с амплитудой до 32 В, для многих автомобилей такой запас точно будет нелишним. Активное сопротивление – около 5,6 Ом. Автовключение процессора по наличию сигнала имеется (детектирование постоянной составляющей на входе).
Линейный вход (AUX) – тут он просто дублирует первую пару входных высокоуровневых каналов.
Цифровой оптический вход – принимает сигнал с дискретизацией до 96 кГц. Можно и 192, но на практике это для оптики уже даже избыточно.
Цифровой коаксиальный вход – выполнен независимо от оптики, тоже принимает сигнал с дискретизацией до 192 кГц.
USB Audio. Попробовал для проверки подключиться с компа. Доступное разрешение сигнала – только 16 бит/48 кГц.
Bluetooth Audio – тут без лишних выкрутасов, поддерживается базовое кодирование SBC.
Имея такие возможности работы с источниками, может понадобиться пульт дистанционного управления – разъём для него предусмотрен, но сам пульт идёт как опция и докупается отдельно. Это логично, поскольку если вы подключаетесь, к примеру, к штатке по аналогу или, скажем, к ГУ Android по оптике, которое само умеет «рулить» громкостью «в цифре», то пульт просто не нужен, и на нём можно сэкономить.

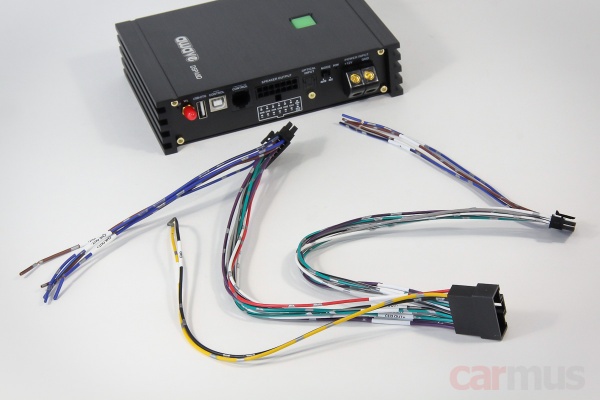

Все провода с разъёмами, понятное дело, идут в комплекте. Их объединённая компоновка намекает на возможность простого включения в разрыв разъёма штатного ГУ через переходник, но в общем случае можно и просто отрезать нужные «хвосты».

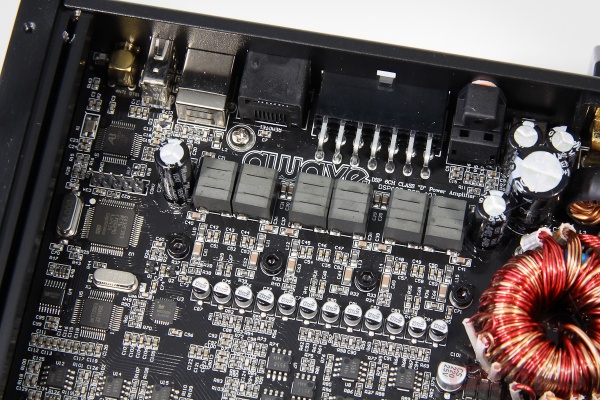

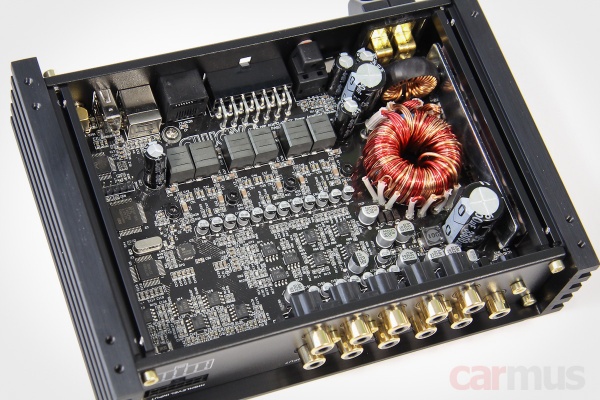

Теперь к начинке. Несмотря на компактность девайса, всё скомпоновано на одной общей плате.

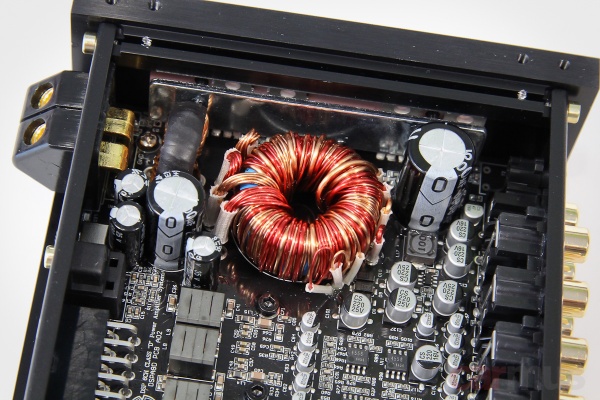

Обычно подобные процессорные усилители построены на «магнитольных» микросхемах АВ класса, здесь же – D-класс с полноценным повышающим блоком питания. Правда, сами чипы скрыты под платой и прижаты к корпусу, поэтому подсмотреть, на чём он собран, не удалось.

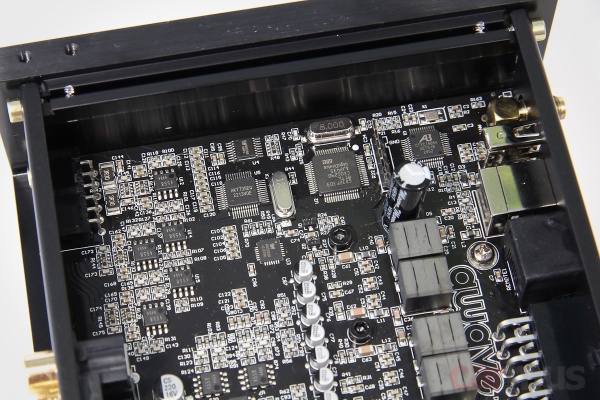

Процессорная часть – на чипе AK7735 от Asahi Kasei. В линейной части используются операционники 4558.
Настройка процессора
В последнее время Awave наконец-то начал уходить от множества программ для своих процессоров. По крайней мере, для настройки DSPA8D нужна та же программа, что и для протестированного недавно Awave DSP8.1, хотя построены они на разных вычислительных платформах. Софт скачивается с официального сайта. На момент этого теста актуальная версия – DSP PC Tool 3.8.19.

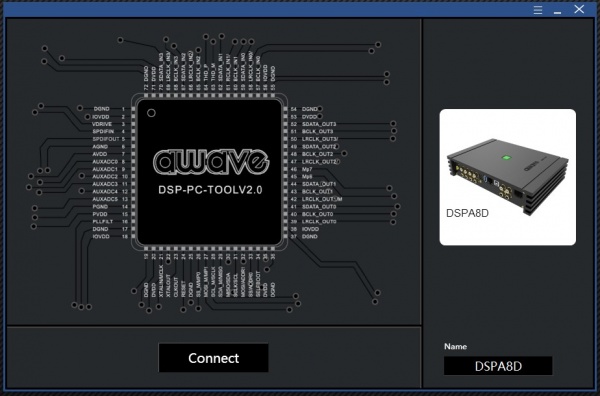

Если процессор не подключен, при запуске предлагается выбрать нужную модель и войти в демо-режим. А при подключенном – программа сразу его определяет и предлагает соединиться:

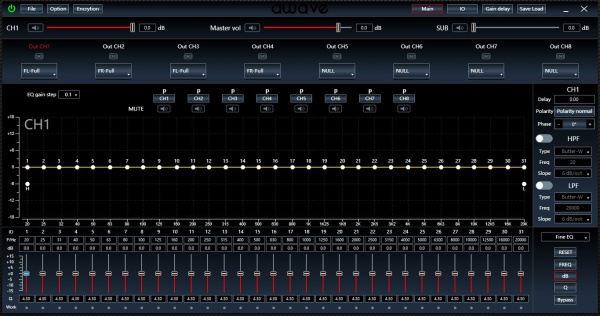

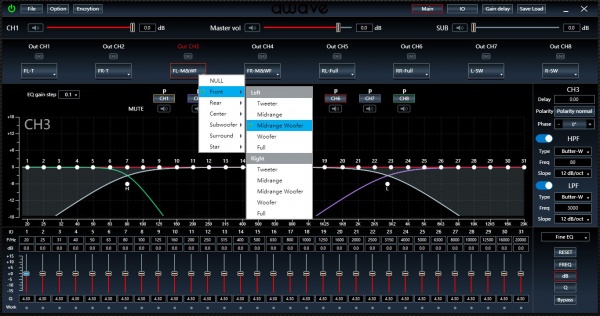

По умолчанию выходные каналы работают в широкополосном режиме, а их назначение выбрано таким, чтобы при подключении в разрыв разъёма ГУ систему сразу можно было бы включать (первая пара каналов – фронтальная, вторая пара – тыловая):
Впрочем, если строить систему иной конфигурации, при выборе типа каналов кроссоверные фильтры встают в исходные безопасные значения, так что предварительная настройка занимает тоже совсем немного времени:
Маршрутизация каналов немного непривычна, хотя подобный принцип уже встречался в некоторых процессорах. В том числе и в упомянутом Awave DSP8.1.

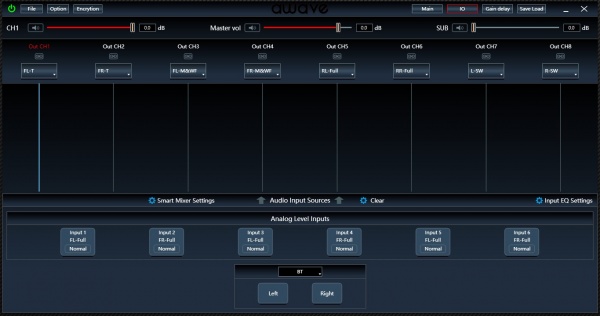

В нижней части экрана – входы. В верхней части экрана – выходы. Просто берём мышкой нужный входной канал из нижней части экрана, перетаскиваем его и «нанизываем» на нужный выход:

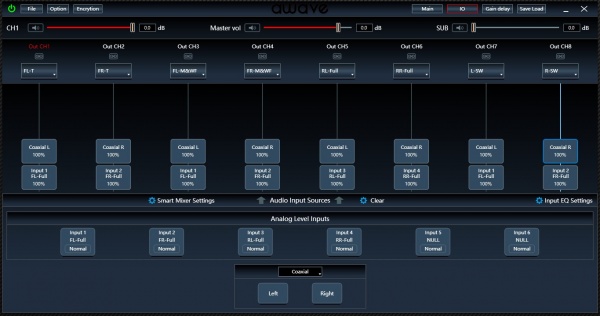

В этой части вот какая выявилась особенность. Можно сконфигурировать параллельную работу аналоговых и цифровых входов, но вот цифровой источник можно выбрать только один.
Логика в этом есть, обычно подмешивание сигналов как раз требуется с аналоговых входов – чтобы во время работы цифрового источника не терять сигналы парктроников, штатной навигации, Hands Free и т. п.

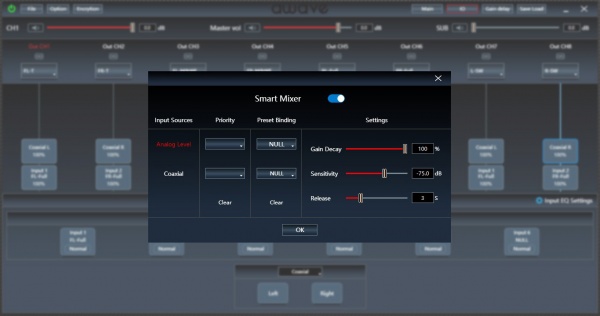

Дополнительно можно поиграться с приоритетностью источников и автоматическим переключением между ними.

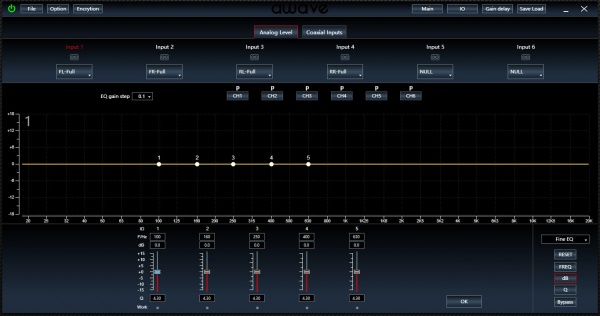

Входной сигнал можно при необходимости корректировать, причём возможности в этом смысле неожиданно немалые: обычный 5-полосный параметрический эквалайзер, одну из точек которого можно превратить в Low Shelf Filter (коррекция АЧХ «ступенькой»), и ещё одну – во всепропускающий (он же All-Pass) фильтр. Правда, в настройку последнего лучше не соваться без инструментального контроля сигнала.
Что же касается традиционных процессорных функций, тут всё уже более-менее привычно. Кроссоверные фильтры – с выбором типа (Баттерворт, Линквиц, Бессель) и крутизны вплоть до 48 дБ/октава.

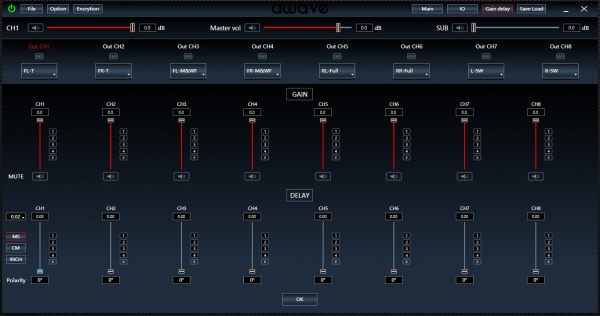

В отдельном окне настраиваются задержки – до 20 мс с шагом на выбор 0,02 мс, 0,05 мс или 0,1 мс. Ну и здесь же уровни в каналах можно чуть подкорректировать.
Из основных фич вроде бы всё. Напоследок отмечу, что в память можно записать до 8 вариантов настроечных конфигураций (пресетов)…
…ещё можно поиграться с временем запуска и выключения усилителя, включить при необходимости пороговое шумопонижение на аналоговом входе (особенно полезно при подмешивании сигнала с него к цифровым источникам)…
…ну и при необходимости поставить пароль на доступ к настройкам (если процессор устанавливается в клиентскую машину, к примеру).
Проверка работы усилительной части

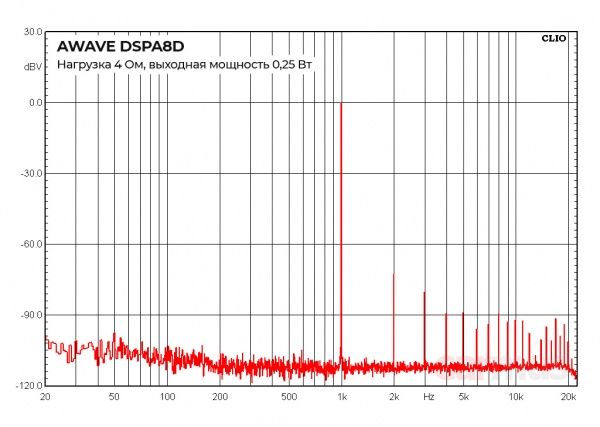

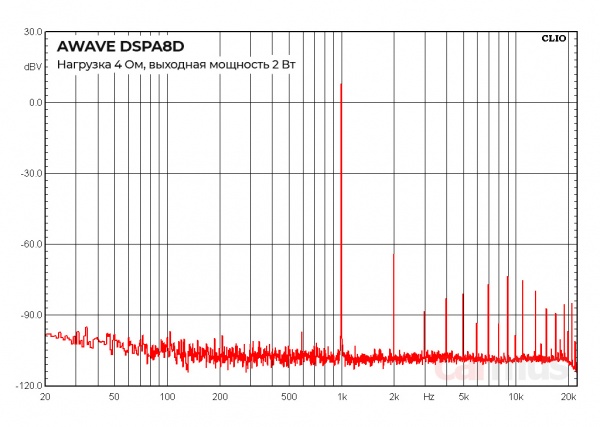

Спектры выходного сигнала средней «задиристости», но особого беспокойства не вызывают, уровни гармоник невысоки.

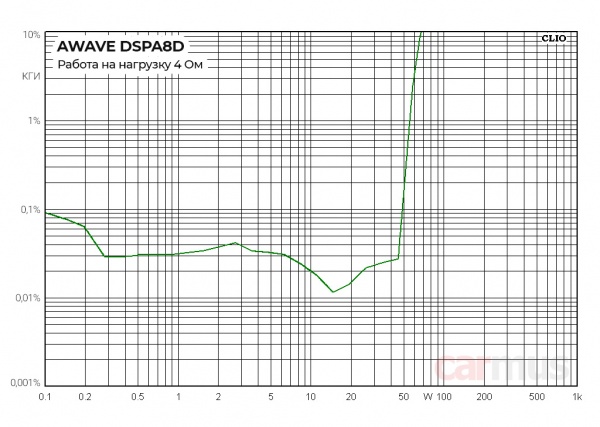

Описание приводит показатели выходной мощности только для 4-омной нагрузки, поэтому провоцировать на подключение 2-омной акустики уж не стану, и зависимость КГИ от выходной мощности приведу тоже только на 4 Ом.
Как видите, гармонические искажения во всём диапазоне уровней выходного сигнала находятся на уровне сотых долей процента. Ограничение наступает при выходной мощности немногим больше обещанных 50 Вт. Формально измеренные показатели выглядят следующим образом:
Мощностные параметры Awave DSPA8D (измерение на 1 кГц):
- Работа на 4 Ом, номинальная выходная мощность (THD=1%) – 56 Вт
- Работа на 4 Ом, номинальная выходная мощность (THD=5%) – 63 Вт
- Работа на 4 Ом, максимальная выходная мощность (THD=10%) – 67 Вт
- Работа на 4 Ом, коэффициент гармонических искажений (P=1 Вт) <0,04%
- Работа на 4 Ом, коэффициент гармонических искажений (P=0,1Pmax) <0,04%
А что по звуку?
Усилитель недорогой, поэтому логично обойтись без аудиофильских копаний и определить общий характер саунда. Если коротко, звучание воспринимается достаточно легко. Без напускной теплоты, зато со старанием как будто подчеркнуть мелкие детали в музыке. Если сравнивать с дорогими усилителями, то делается это слегка упрощённо, но по сравнению с АВ классом начального уровня (не говоря уж о встроенных в ГУ), это создаёт приятное впечатление «свежести» звучания.
Что касается басового потенциала (а бас, как ни крути, – самый требовательный диапазон с точки зрения энергетики), то усилитель даёт свободу в выборе акустики. Да, очевидно, что «тяжёлые» динамики с низкой чувствительностью ему противопоказаны, но если смотреть на большинство моделей в своём ценовом сегменте, то большинство из них – как раз с не слишком тяжёлыми подвижками и моторами на 1-дюймовых звуковых катушках, т. е. то, что нужно.
Коротко по делу. Для каких задач выбирать?
Awave DSPA8D можно смело рассматривать, когда нужно уместиться в жёсткий бюджет, но превзойти уровень процессорных головных устройств. Или, скажем, для апгрейда базовых штатных систем.
Вариантов построения систем открывается немало, DSPA8D можно рассматривать даже «на вырост», начиная от простейшего подключения в разрыв разъёма ГУ и до более развитых поканальных систем. Причём если в какой-то момент возможностей собственного усилителя перестанет хватать (например, захочется поставить акустику с более требовательным мидбасовым звеном), можно спокойно подключить отдельный усилитель, не меняя сам процессор.
- Весьма доступная цена для 8 каналов DSP и 6 каналов усиления
- Возможности DSP немного шире базового набора процессорных функций
- Подмешивание сигнала с аналоговых входов к цифровым источникам
- Усилитель D-класса с честной мощностью по 50 Вт RMS на канал
- Можно использовать как «чистый» DSP, в обход собственного усилителя
- Каналы встроенного усилителя не мостятся
